Verteilerschacht XS

zurück zur Übersicht

Konfigurierbar

Artikelnummer:

1-210.46.101

Zustellkategorie:

Derzeit lagernd: Nein

Regellieferzeit: 2 Wochen

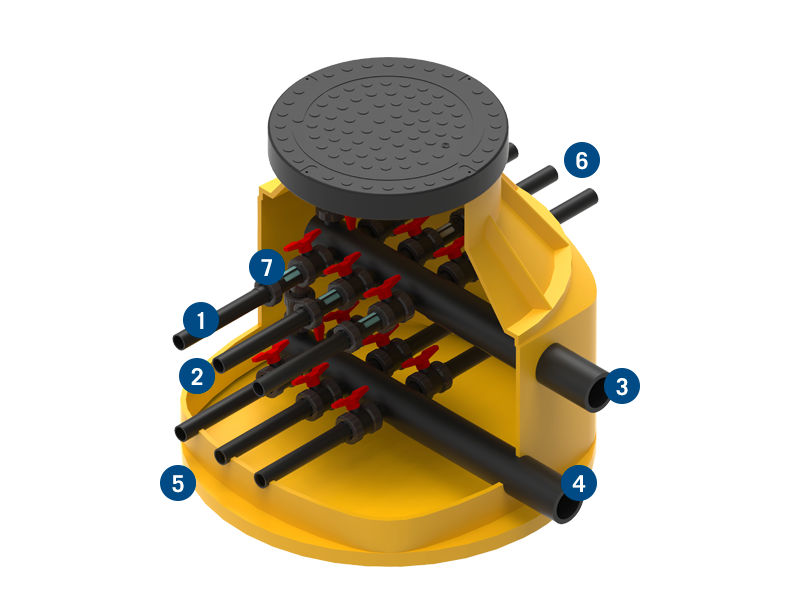

1. Anzahl Solekreise

2. Durchmesser Sonde

3. Durchmesser Verteilerbalken

4. Durchmesser Abgang Wärmepumpe

5. Sondenanzahl Richtung 3 Uhr

6. Sondenanzahl Richtung 9 Uhr

7. Durchflussmesser

Details

Verteilerschacht XS

✓ für 2 – 8 Solekreise

✓ druckgeprüfter Soleverteiler DA63 - DA75

✓ Sondendurchmesser DA32 - DA50

✓ Solekreise einzeln absperr- und regelbar

✓ integrierter Durchflussmesser

✓ nahtlos gefertigter Kunststoffschacht aus PE

✓ begehbare Schachtabdeckung DA400 mit Kindersicherung

✓ Durchmesser: 740 mm

✓ Höhe: 690 mm

Beschreibung

konfigurierbarer Verteilerschacht XS für 2 bis 8 Solekreise

Für den Anschluss von Wärmepumpen, Erdwärmesonden, Erdwärmekollektoren und Energiekörben. Werksseitig dichtheitsgeprüft und anschlussfertig vormontiert, bestehend aus:

Soleverteiler	Kunststoffschacht	Schachtabdeckung begehbar
aus Kunststoff, geeignet für Wassermischungen mit gebräuchlichen Korrosions- und Frostschutzzusätzen Rohrdurchmesser Sondenanschluss: DA32 - DA50 Verteileranschluss: DA63 - DA75 inklusive Befüll/Entlüftungsstutzen 1" PVC Kugelhahn einzeln absperr- und regelbar mit PVC Kugelhahn DN 25 mit EPDM Dichtungen Durchflussmesser DN25 aus Kunststoff für den hydraulischen Abgleich in 5 wählbaren Messbereichsvarianten von 4 – 82 L / min Betriebstemperatur: -20 bis 40°C Betriebsdruck: bis 3bar Prüfdruck: 12bar Sondenabstand 100mm	aus 100% Polyethylen ohne Schäumungszusätze in wasserdichter Ausführung nahtlos hergestellt im Rotationsgussverfahren horizontale Verstärkungsrippen zur Auftriebssicherung vertikale Verstärkungsrippen zur Schachtkörperverstärkung druckwasserdichte Sondenanschlüsse, werksseitig geprüft Sondenanschlüsse durch die Schachtwand nach außen geführt Abmessungen: siehe Technische Dokumente	aus Kunststoff Durchmesser DN400 inklusive Kindersicherung
