Details
Verteilerschacht XS mit Hauptabsperrung
✓ für 2 – 4 Solekreise
✓ druckgeprüfter Soleverteiler DA63 – DA75
✓ Sondendurchmesser DA32 - DA50
✓ inklusive Hauptabsperrung mit Absperrhahn
✓ Solekreise einzeln absperr- und regelbar
✓ integrierter Durchflussmesser
✓ nahtlos gefertigter Kunststoffschacht aus PE
✓ begehbare Schachtabdeckung DA400 mit Kindersicherung
✓ Durchmesser: 740 mm
✓ Höhe: 690 mm
Beschreibung
Verteilerschacht XS mit Hauptabsperrung für 2 bis 4 Solekreise
Für den Anschluss von Wärmepumpen, Erdwärmesonden, Erdwärmekollektoren und Energiekörben. Werksseitig dichtheitsgeprüft und anschlussfertig vormontiert, bestehend aus:
| Soleverteiler | Kunststoffschacht | Schachtabdeckung begehbar |
|---|---|---|
|
|
|
Hier finden Sie weitere Infos zu unseren Erdwärmeverteilerschächten
Technische Dokumente
Ausschreibungstexte
Kataloge

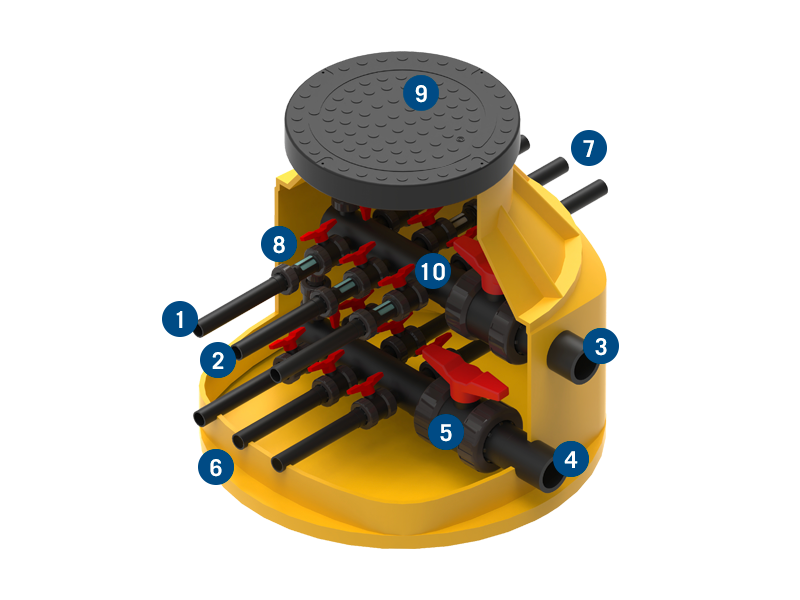

1. Anzahl Solekresie
von 2 bis 4 Solekreisen möglich
2. Durchmesser Sonde
wählbar in DA 32, DA 40 oder DA 50
3. Durchmesser Verteilerbalken
Ausführung Verteilerbalken möglich in DA63 – DA75
4. Durchmesser Abgang Wärmepumpe
ausführbar in DA32 bis DA75
5. Hauptabsperrung für Abgang Wärmepumpe
Hauptabsperrung mit Absperrhahn
6. Sondenanzahl Richtung 3 Uhr
bis zu 2 Sonden Richtung 3 Uhr positionierbar
7. Sondenanzahl Richtung 9 Uhr
bis zu 2 Sonden Richtung 9 Uhr positionierbar
8. Durchflussmesser
in DN 25, wählbar in verschiedenen Messbereichen
4-12 l/min | 10-27 l/min | 15-40 l/min | 20-60 l/min | 28-82 l/min
4-12 l/min | 10-27 l/min | 15-40 l/min | 20-60 l/min | 28-82 l/min
9. Befüll- und Entlüftungsstutzen
Befüll- und Entlüftungsstutzen 1“ mit Kugelhahn
2 Stück im Schacht – 1 Stück auf jedem Verteilerbalken
2 Stück im Schacht – 1 Stück auf jedem Verteilerbalken
