Details
Verteilerschacht XXL
✓ für 14 – 34 Solekreise
✓druckgeprüfter Soleverteiler DA63 – DA180
✓ Sondendurchmesser DA32 – DA50
✓ Solekreise einzeln absperr- und regelbar
✓ integrierter Durchflussmesser
✓ nahtlos gefertigter Kunststoffschacht aus PE
✓ Schachtabdeckung DN600 in verschiedenen Varianten wählbar, mit fixer Höhe oder teleskopierbar, von 3,5T bis LKW befahrbar
✓ Grundfläche: 1350 x 2200 mm
✓ Höhe: 1595 mm
Beschreibung
konfigurierbarer Verteilerschacht XXL für 14 bis 32 Solekreise
Für den Anschluss von Wärmepumpen, Erdwärmesonden, Erdwärmekollektoren und Energiekörben. Werksseitig dichtheitsgeprüft und anschlussfertig vormontiert, bestehend aus:
| Soleverteiler | Kunststoffschacht |
|---|---|
|
|
| TD | TD+150 | TD+300 | TD+450 | TD+950 | B125 | D400 |
|---|---|---|---|---|---|---|
| A35, 3,5t* | A35, 3,5t* | A35, 3,5t* | A35, 3,5t* | A35, 3,5t* | B125, 12,5t* | D400, 40t* |
| fixe Höhe = Basis Höhe | +150 variabel | +300 variabel | +450 variabel | +950 variabel | +350 variabel | +350 variabel |
| *Die angegebene Belastungsklasse kann nur durch den fachgerechten Einbau mit lastabtragenden Maßnahmen sichergestellt werden. | ||||||
Hier finden Sie weitere Infos zu unseren Erdwärmeverteilerschächten
Technische Dokumente
Ausschreibungstexte
Kataloge

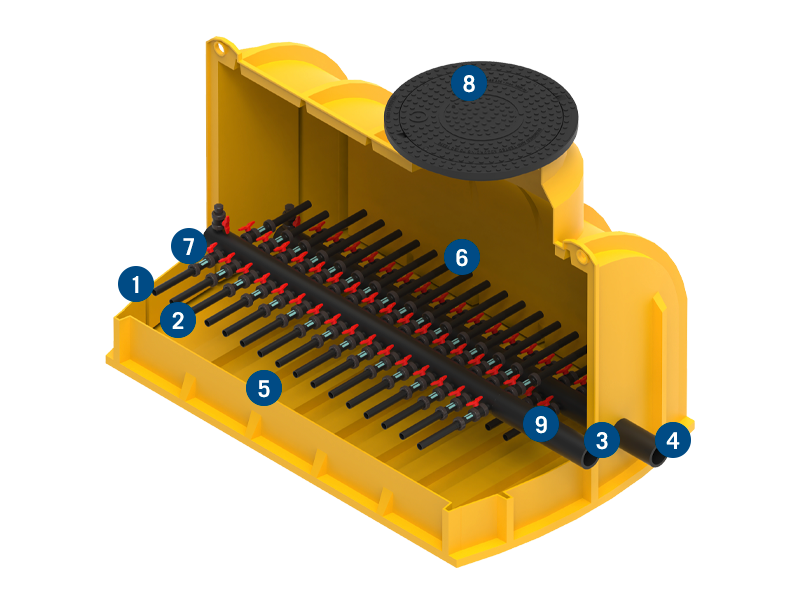

1. Anzahl Solekreise
von 14 bis 34 Solekreisen möglich
2. Durchmesser Sonde
wählbar in DA 32, DA 40 oder DA 50
3. Durchmesser Verteilerbalken
Ausführung Verteilerbalken möglich in DA63 – DA180
4. Durchmesser Abgang Wärmepumpe
ausführbar in DA 32 bis DA 180
5. Sondenanzahl Richtung 3 Uhr
bis zu 16 Sonden Richtung 3 Uhr positionierbar
6. Sondenanzahl Richtung 9 Uhr
bis zu 16 Sonden Richtung 9 Uhr positionierbar
7. Durchflussmesser
in DN 25, wählbar in verschiedenen Messbereichen
4-12 l/min | 10-27 l/min | 15-40 l/min | 20-60 l/min | 28-82 l/min
4-12 l/min | 10-27 l/min | 15-40 l/min | 20-60 l/min | 28-82 l/min
8. Schachtabdeckung DN600
Schachtabdeckung DN600 in verschiedenen Varianten wählbar, mit fixer Höhe oder teleskopierbar, von 3,5T bis LKW befahrbar
9. Thermo-/Manometer
Optional mit Manometer / Thermomanometer ausstattbar

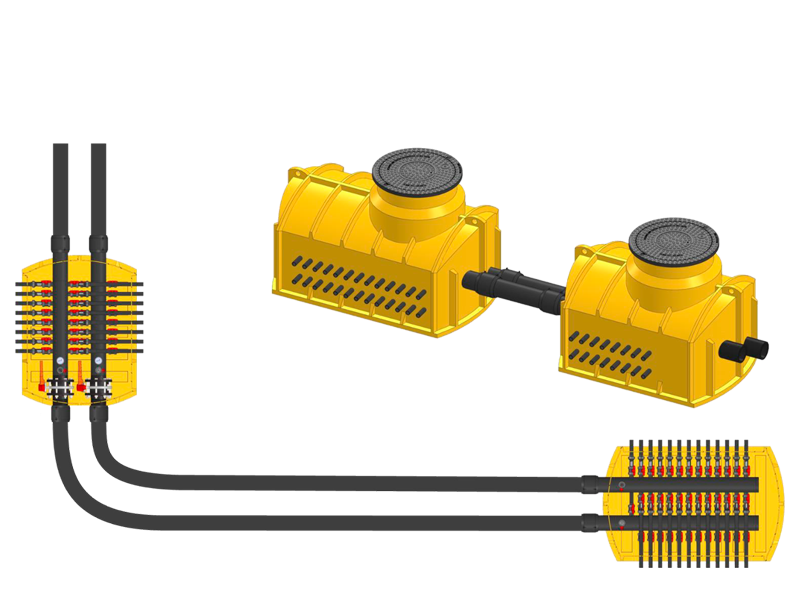

10. Durchführung zu Folgeschacht
Für die Fassung von großen Sondenfeldern bieten sich Kombinationen mehrerer Einzelschächte als günstige und logistisch einfache Lösung an. Die Schächte werden dabei in Reihe geschaltet und können sowohl unmittelbar nebeneinander als auch mit Abstand zueinander eingebaut werden.
Befüll- und Entlüftungsstutzen
Befüll- und Entlüftungsstutzen 1“ mit Kugelhahn
2 Stück im Schacht – 1 Stück auf jedem Verteilerbalken
2 Stück im Schacht – 1 Stück auf jedem Verteilerbalken
