Verteilerschacht XXL mit Hauptabsperrung
✓ für 14 – 28 Solekreise
✓ druckgeprüfter Soleverteiler DA63 – DA180
✓ Sondendurchmesser DA32 – DA50
✓ inklusive Hauptabsperrung mit Absperrhahn oder Klappe
✓ Solekreise einzeln absperr- und regelbar
✓ integrierter Durchflussmesser
✓ nahtlos gefertigter Kunststoffschacht aus PE
✓ Schachtabdeckung DN600 in 6 Varianten wählbar, mit fixer Höhe oder teleskopierbar, von 3,5T bis LKW befahrbar
✓ Grundfläche: 1350 x 2200 mm
✓ Höhe: 1595 mm
Beschreibung
Verteilerschacht XXL mit Hauptabsperrung für 14 bis 28 Solekreise
Für den Anschluss von Wärmepumpen, Erdwärmesonden, Erdwärmekollektoren und Energiekörben. Werksseitig dichtheitsgeprüft und anschlussfertig vormontiert, bestehend aus:
| Soleverteiler | Kunststoffschacht |
|---|---|
|
|
| TD | TD+150 | TD+300 | TD+450 | B125 | D400 |
|---|---|---|---|---|---|
| A35, 3,5t* | A35, 3,5t* | A35, 3,5t* | A35, 3,5t* | B125, 12,5t* | D400, 40t* |
| fixe Höhe = Basis Höhe | +150 variabel | +300 variabel | +450 variabel | +350 variabel | +350 variabel |
| *Die angegebene Belastungsklasse kann nur durch den fachgerechten Einbau mit lastabtragenden Maßnahmen sichergestellt werden. | |||||

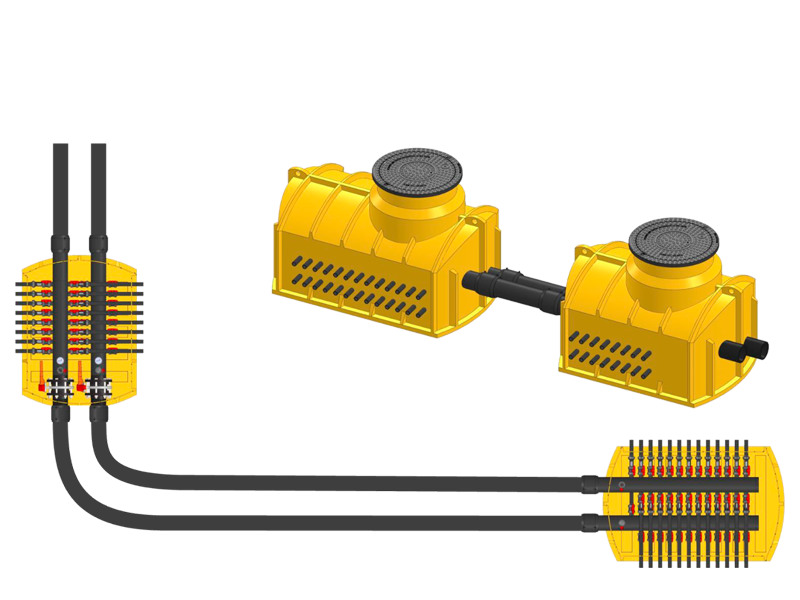

Hier finden Sie weitere Infos zu unseren Erdwärmeverteilerschächten
Technische Dokumente
Ausschreibungstexte
Kataloge

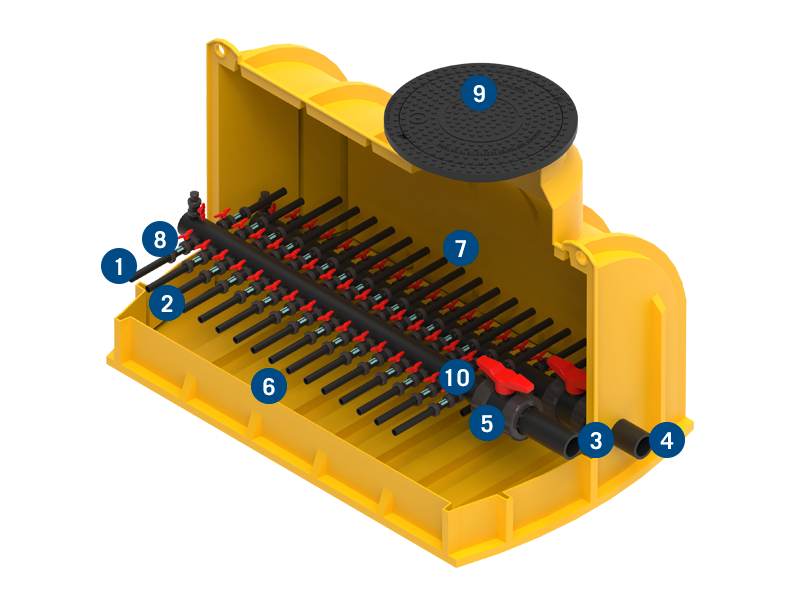

1. Anzahl Solekreise
von 14 bis 28 Solekreisen möglich
2. Durchmesser Sonde
wählbar in DA 32, DA 40 oder DA 50
3. Durchmesser Verteilerbalken
Ausführung Verteilerbalken möglich in DA63 – DA180
4. Durchmesser Abgang Wärmepumpe
ausführbar in DA32 bis DA180
5. Hauptabsperrung für Abgang Wärmepumpe
Hauptabsperrung frei wählbar mit Absperrhahn oder Klappe
6. Sondenanzahl Richtung 3 Uhr
bis zu 12 Sonden Richtung 3 Uhr positionierbar
7. Sondenanzahl Richtung 9 Uhr
bis zu 12 Sonden Richtung 9 Uhr positionierbar
8. Durchflussmesser
in DN 25, wählbar in verschiedenen Messbereichen
4-12 l/min | 10-27 l/min | 15-40 l/min | 20-60 l/min | 28-82 l/min
4-12 l/min | 10-27 l/min | 15-40 l/min | 20-60 l/min | 28-82 l/min
9. Schachtabdeckung DN600
Schachtabdeckung DN600 in 6 Varianten wählbar, mit fixer Höhe oder teleskopierbar, von 3,5T bis LKW befahrbar
10. Thermo-/Manometer
Optional mit Manometer / Thermomanometer ausstattbar
11. Befüll- und Entlüftungsstutzen
Befüll- und Entlüftungsstutzen 1“ mit Kugelhahn
2 Stück im Schacht – 1 Stück auf jedem Verteilerbalken
2 Stück im Schacht – 1 Stück auf jedem Verteilerbalken
