Details

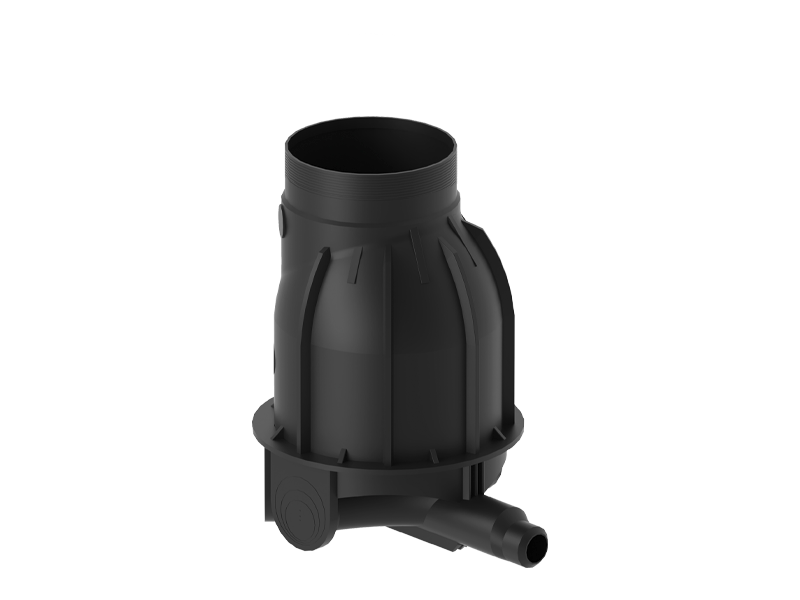

Abwasserkontrollschacht DN800
✓ Anzahl Zuläufe: 5 Stück
✓ Zulauf: 110/160/200mm
✓ Ablauf: 160/200mm
✓ Cut: 200mm
✓ Ausführung mit Gerinneboden
✓ Material: 100% Polyethylen
✓ in verschiedenen Höhen erhältlich
Beschreibung
Abwasserkontrollschacht
Der Abwasserkontrollschacht verbindet mehrere Rohrleitungen. Der Zulauf erfolgt über eine Zulaufdichtung, in die das Spitzende des KG-Rohres gesteckt wird. Der geformte Ablaufstutzen ist bereits für eine KG-Rohranbindung ausgelegt, wobei einer der beiden Stutzen genutzt werden kann. Die Muffe wird einfach aufgesteckt. Eine dichte Rohrdurchführung durch die Bodenplatte gewährleistet die passende Mauerdurchführung. Die Schachtabdeckung wird entsprechend der Belastungsklasse gewählt.
Technische Dokumente

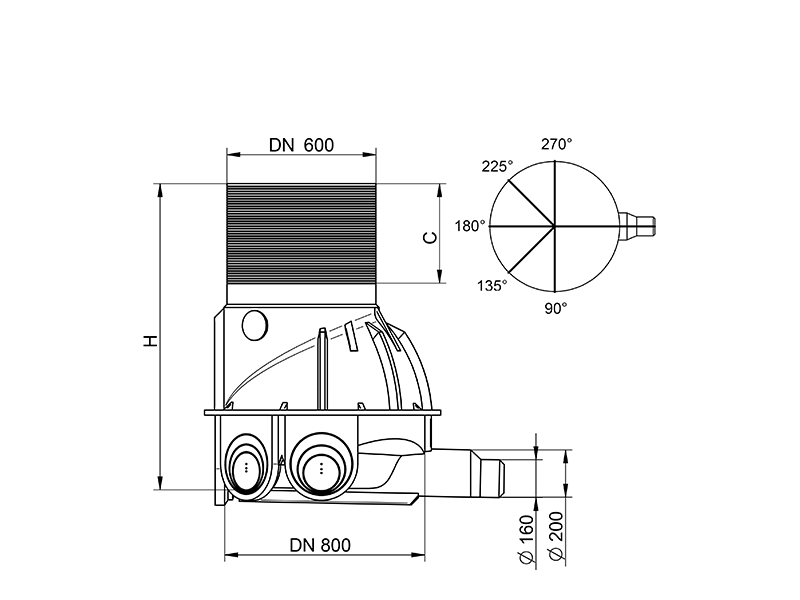

Technische Zeichnungen
Zubehör
Kataloge
Höhenanpassung
Der Schachthals (Cut: 200mm) kann mit geeignetem Werkzeug vor Ort gekürzt werden.
Rohranbindung Zulauf
Mittels Lochsäge an den Bohrungsmarkierungen die entsprechende Zulaufdimension aufbohren.
Rohranbindung Zulauf
In die Bohrung wird die Zulaufdichtung eingesetzt.
Stutzen kürzen
Ablaufstutzen kürzen um größere Dimension zu verwenden.
Rohranbindung Ablauf
KG-Rohrmuffe auf Ablaufstutzen stecken.
